您是否正在寻找一种可随着需求增长而扩展的 PCB设计解决方案？

在此之前，要选择合适的 PCB 设计工具，您需要面临艰难的选择。高端企业解决方案能够处理复杂的设计，但随之而来的是过多的开销，以及与可用性和拥有成本相关的诸多挑战。而桌面解决方案不但易于使用，而且成本较低，但随着设计复杂性的增加，其生产率往往大打折扣。

您需要合适的工具来有效应对所面临的挑战：

难以满足日益紧迫的 PCB 设计排程

当前工具对于复杂的设计力不从心

当前的工具无法跟上最新的 PCB 技术

当前的工具难以实现跨团队和跨专业的高效协作

当前的工具无法解决供应链韧性问题

在发布之前花费太多的时间清理 Layout

竞争对手正在抢占市场
解决方案是 Xpedition Standard。它为您提供了两全其美的解决方案 — 量身定制的强大 Xpedition 技术，兼具易于采用、易于学习、易于使用和高性价比的优势。Xpedition Standard 直接针对您所面临的挑战，并提供各种工具和功能予以化解。Xpedition™ Standard 以全集成套件形式，提供前沿 PCB 设计技术、无缝协作能力与 AI 驱动的效率——所有这一切都以合理价格提供，非常适合成长型团队。

专为个体工程师与小型工作组打造，其在成本控制与高性能表现间达成完美平衡，轻松驾驭日益复杂的设计挑战。依托 AI 赋能的自动化、集成零件访问、实时供应链洞察及灵活扩展选项，Xpedition Standard 不仅助力您从容应对设计难题，更能充分释放工具的潜能。依托西门子久经验证的支持体系，您在每一步都能获得专业指导与可靠保障。

优势

从简单到复杂 PCB 设计的高性价比解决方案

为硬件工程师与小型工作组提供全集成的设计输入、约束及 Layout 工作流程

易于部署、学习和应用，同时适合临时和专家用户

云连接功能增强桌面端生产率

可随您的需求发展进行扩展

基础设施开销低

利用设计即正确的 Layout 减少返工和时间延误

快速、高效的设计复用

采用自上而下的层次化方法进行原理图、元器件布局和布线规划

通过自动布线显著提高 Layout 生产率

用于布局、布线和 MCAD 协作的原始 3D PCB 设计

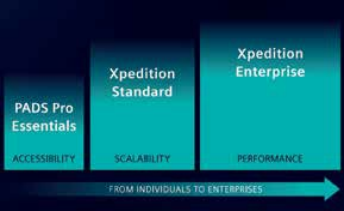

Xpedition 技术基础

Xpedition Standard 的构建技术基础与设计世界上最复杂 PCB 的技术无异。需要完成整个设计过程的 PCB设计师和硬件工程师，不论是独立操作还是在小型工作组内协同操作，都会发现 Xpedition Standard 是他们最理想的解决方案。

Xpedition Standard 在紧密集成的流程中包含了设计复杂 PCB 所需的全部元素：

轻松实现对原理图、约束和 Layout 的设计复用

基于层次化原理图和表格并使用智能元件选择的设计创建过程

逻辑和物理派生设计管理

跨越设计流程的统一约束定义和管理

功能强大的交互与自动布线
可扩展性
Xpedition Standard 可随您的设计需求同步演进。随着项目变得越来越复杂且技术需求不断增加，您可以使用强大的基于令牌的附加功能选项来扩展功能，在您需要时提供高速分析和刚柔结合板设计等高级功能。
Xpedition Standard 可随您的设计需求同步演进。随着项目变得越来越复杂且技术需求不断增加，您可以使用强大的基于令牌的附加功能选项来扩展功能，在您需要时提供高速分析和刚柔结合板设计等高级功能。
设计无妥协
有了 Xpedition Standard，您的设计能力再也不会受到工具的束缚。与其他推销“廉价”工具的系统不同，贯穿 Xpedition Standard 设计流程包含了适用于完整的综合解决方案的多种高效技术。

库和设计数据管理

Xpedition Standard 包含一个集成的、设计即正确的元器件库，可确保在定义元件后，其符号、封装和元件映射保持同步。
如果找不到所需的元件，那么这个元器件库的价值何在？对于 Xpedition Standard 而言，这完全不是问题，因为所有元器件信息都包含在简单易用的查询和验证系统中，而且该系统还能从多个来源接受元器件信息。
个体工程师和小型工作组往往缺乏时间或资源开发同时符合公司和行业标准的企业库。Xpedition Standard 提供了在 PCB 设计生产环境中历经数年发展并且经过业界验证的启动库。其中包含了各种原理图符号和 PCB 封装，以便您能够立即开展设计。这样就无需花费宝贵的时间来搜索制造数据表并从头开始构建自己的库了。
启动库包含了超过 11,000 个时下常用的制造商元件编号，其中包括各种器件类型和严格定义的分区以方便导航；此外，启动库还包含各种用于创建符合 IPC-7351B 标准的库的标准描述。
工程师可在设计流程早期借助实时采购情报做出更明智的元件选择，包括直接在原理图输入环境中获取价格、供货情况、合规性及生命周期数据。设计人员可访问包含超过 6 亿个 MPN 的数据库，获取海量预构建 ECAD 模型库，通过简单的搜索拖拽操作，即可快速查找并使用经过验证的符号、封装和 3D 模型。如果库中暂无所需元件，系统提供易用的元件创建工具和元件请求选项，确保项目按计划推进。

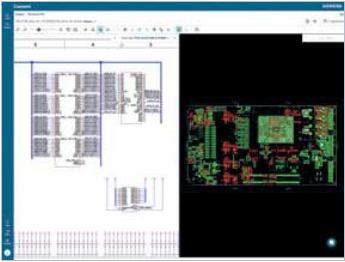

集成化工作空间支持无缝设计协作，可共享和评审设计数据。这会形成单一设计数据源，确保团队成员始终掌握最新设计版本。团队可在安全的云端环境中统一组织项目、可视化 2D 和 3D 设计并跟踪版本迭代。支持为团队成员分配角色权限，可赋予编辑权限或仅允许查看设计。
云协同
Xpedition Standard 为团队协作树立了新标准。团队成员可在安全的云端环境中，通过便捷的网页浏览器可视化 2D 和 3D 设计、添加注释并跟踪版本迭代，支持全球团队同步评审设计或按时间表灵活安排评审。项目级 BOM 智能视图支持工程、采购和制造等多方利益相关者的早期协同，助力团队评估 BOM 健康状况与潜在元器件风险，加速产品上市周期。

原理图设计

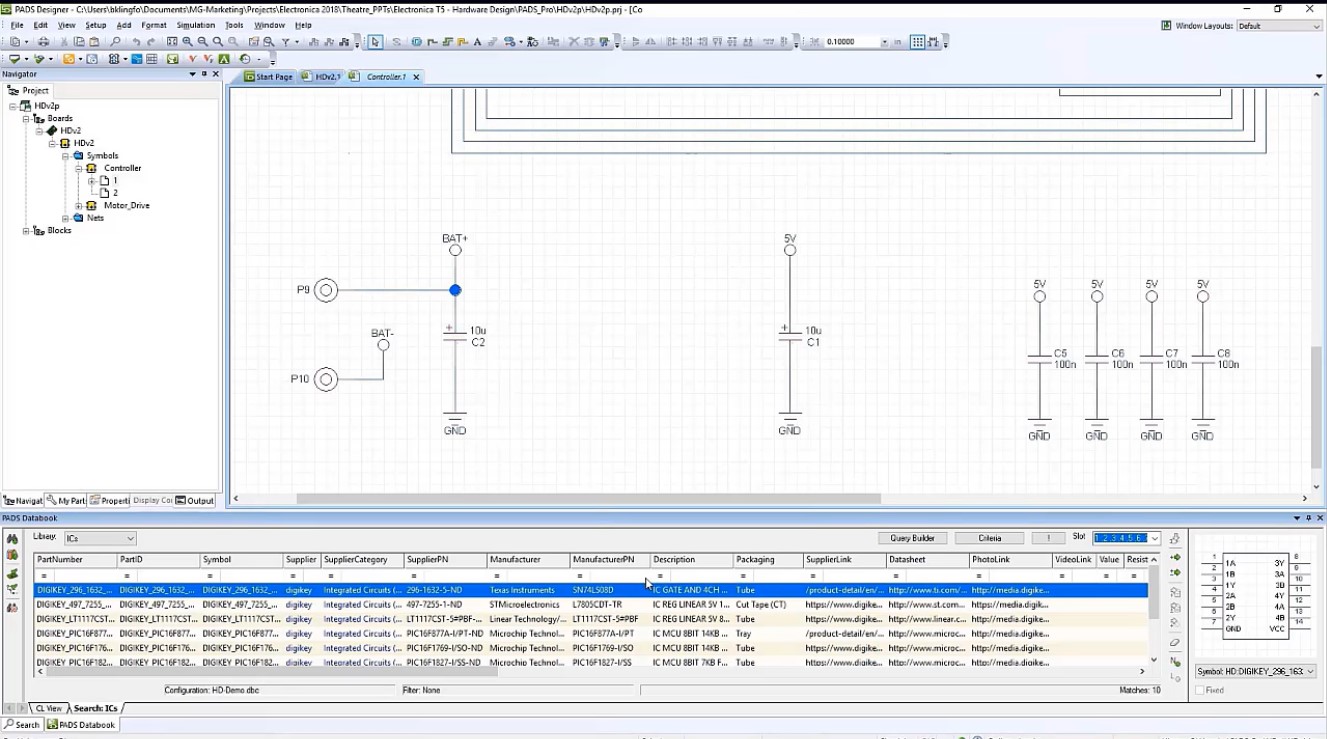

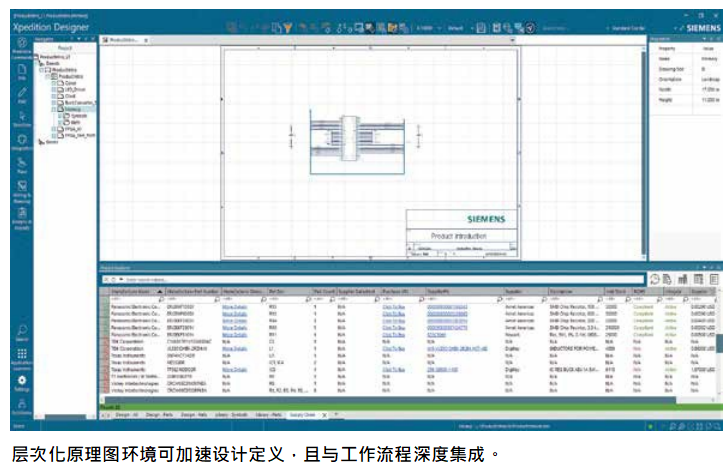

利用派生设计管理，您可以针对设计的不同派生设计复用一张原理图，而且此功能还可扩展至Layout。项目和设计导航非常直观，同时，利用内置的元器件信息浏览器，您可以轻松地研究原理图中的元件并对其进行实例化。
全面的规则检查可在Layout 之前消除错误，从而提高设计质量。包括交互显示在内的紧密集成，可使原理图、约束和 Layout 始终保持同步，以便您在设计推进的过程中管理和跟踪更改。
约束管理

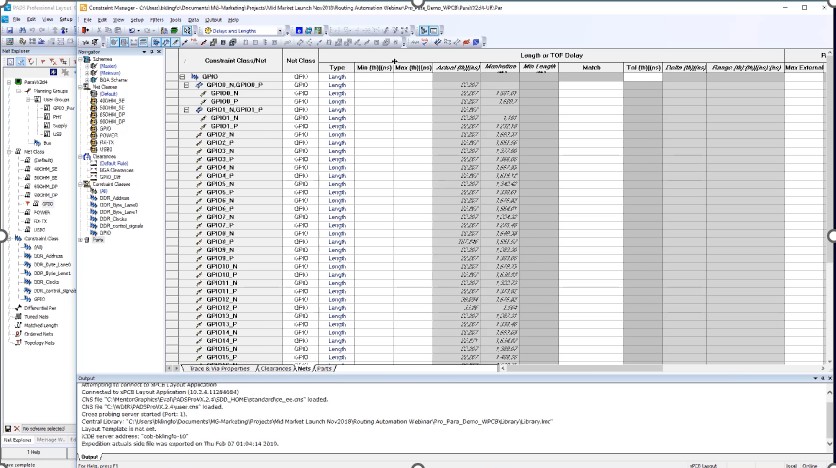

随着PCB的复杂度和密度不断提高，必须严格按照设计规则实施的设计所占比例将会更高。手动记录、转译和解译设计规则往往会导致产品开发周期延长和成本增加。约束管理器提供了完全集成的约束驱动型设计方法，该方法可通过自动进行设计规则通信以及消除不必要的PCB设计原型和重新设计，来降低设计成本和缩短上市时间。约束管理器使工程师能够直接控制PCBLayout。
约束管理器支持在基于电子表格的约束界面、原理图输入和PCB Layout之间进行双向交互显示、高亮显示和选择。在开发拓扑模板（随即可在约束管理器中使用这些模板）时，可以对任何网络进行布线前信号完整性分析。
随着约束数量和复杂度的急剧增加，约束管理器提供了一种轻巧、易于学习的上下文相关工具，用于编辑原理图或PCB Layout中的约束。

PCB Layout

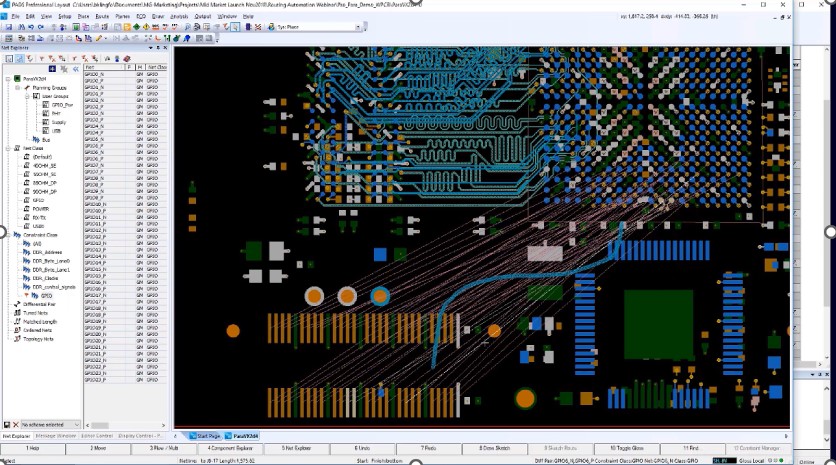

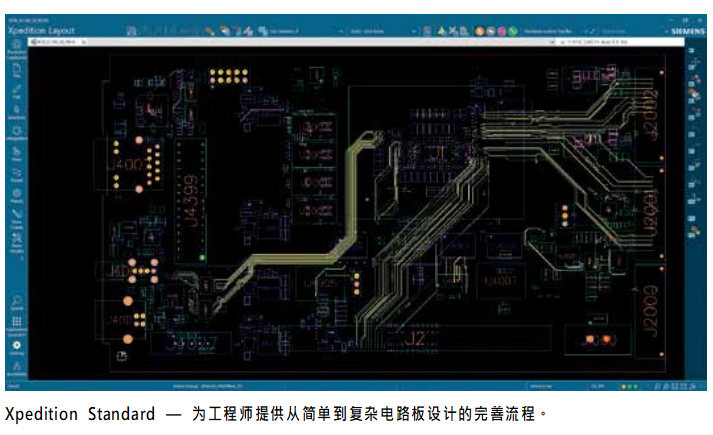

作为 Xpedition Standard 的核心，PCB Layout 技术不但是业内最强技术，而且全部集成在一个编辑环境之中。这项 Xpedition 基础技术用于设计世界上最复杂的电路板，包含受约束拓扑、差分对、宽总线、柔性和大型细间距 BGA 设计。
Xpedition Standard 支持设计即正确的方法，该方法可生成高质量的结果并减少成本高昂的约束违规迭代清理过程。针对走线的动态平滑处理可减少区段，防止出现尖锐的角度，并遵守焊盘接入规则。
利用动态高性能平面自修复和热焊盘，可以实时创建复杂的供电拓扑。完全集成的真正参数化 3D Layout 配上布局、约束、DRC 检查和逼真的虚拟化显示，可最大限度减少 MCAD 迭代次数。
Xpedition Standard 包含旨在提高生产率的革命性布局和交互式布线技术。层次化的组布局使您可以利用设计中的原有元器件分组或定义的元器件分组进行电路板布局。Xpedition Standard 结合了自动技术和交互式技术，可让您在自动执行更多常规任务的同时保持控制。走线调整过程中的平滑处理和推挤功能定能让您赞叹不已。
草图布线器

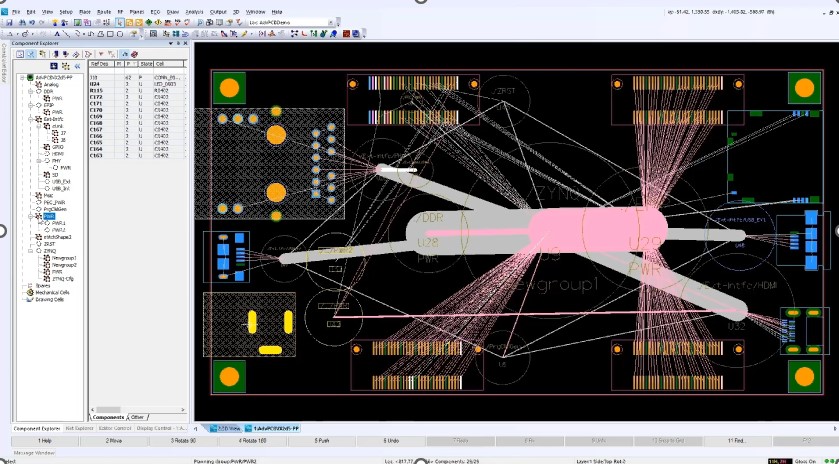

此外，Xpedition Standard 提供的突破性草图布线功能也将生产率提升到了全新的水平。在以极其高效的草图形式获取您的设计意图和布线策略后，系统会自动为关联的网络执行扇出、理清和布线操作，质量完全可以媲美经验丰富的 PCB 设计人员。草图布线可将复杂布线所需的时间缩短几个数量级。

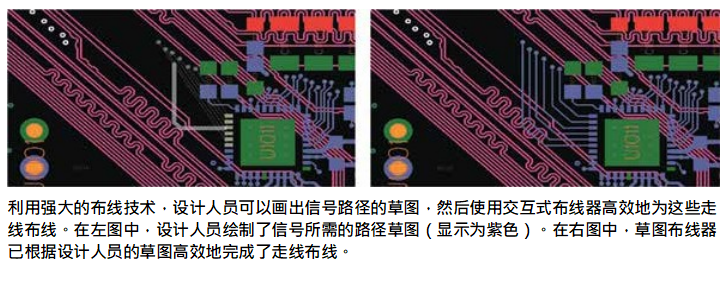

设计人员可以从草图布线器开始，绘制一条草图路径，以指定选定飞线的布线位置。在为数条、数十条甚至数百条飞线布线时，草图布线器的速度要比手动布线快很多倍。草图布线注重质量，因此只需极少的清理，甚至完全不需要清理。能够取得较高的布线完成率要归功于它能自动优化 BGA 等元器件的避让，使其无需任何额外的过孔就能实现最优布线。

3D 机电协同设计

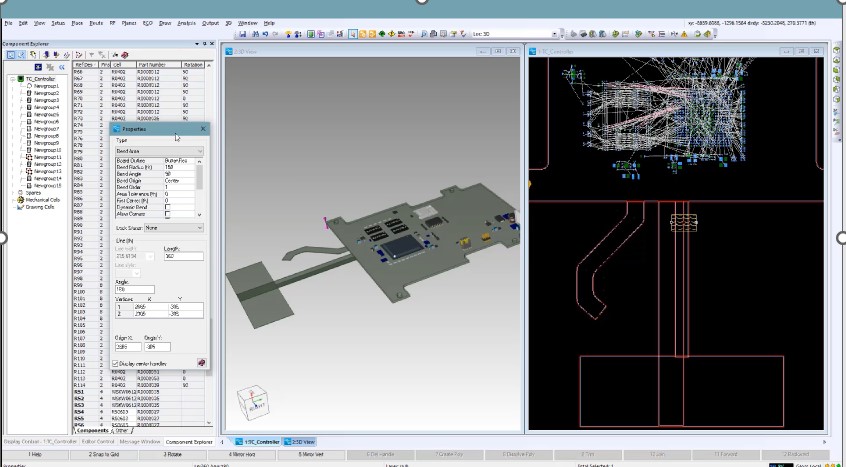

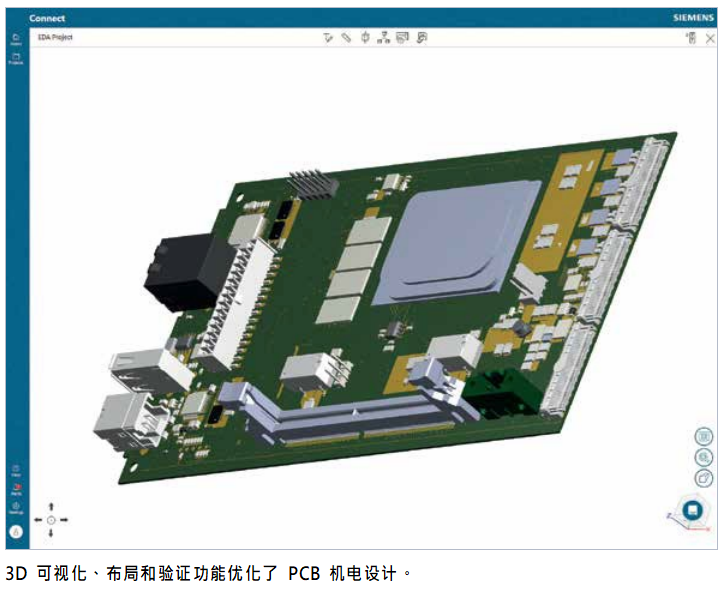

将 PCB 设计流程集成到机电设计领域所面临的挑战之一，是如何将验证功能整体“左移”到 PCB Layout 流程，以便在早期发现机电设计问题，从而避免在设计周期的后期进行成本高昂的重新设计。Xpedition Standard 的集成化 2D/3D 环境支持在两种视图中使用统一的选择、规划和布局功能。

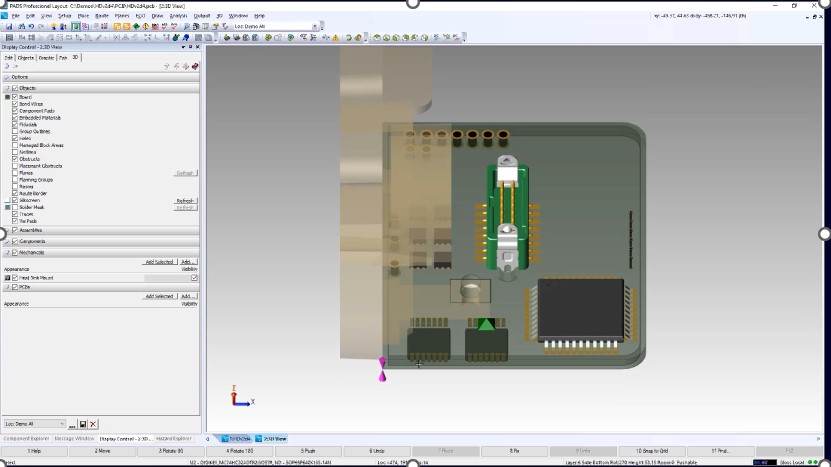

Xpedition Standard 的真正参数化 3D 机械内核将全套 3D 约束与动态冲突检测和批量验证配合使用，以确保您的机电设计不含任何错误。在为走线、元器件、丝印层、阻焊层和过孔等电路板元素提供完整的逼真虚拟化显示的同时，还提供了透明度、z 轴缩放、视图/旋转控制和 x/y/z 剖面等。导入机械元器件，例如外壳和散热器，甚至其他 PCB 设计的子组件，从而提供真正的机械多板功能。
您可以使用集成的 MCAD 协作工具，将信息传递到常用的工业机械设计系统。您还可以采用行业标准 IDX格式导出您的设计，从而实现 Xpedition Standard 与机械 CAD 工具之间的双向增量变更传递，包括装配环节。还支持 STEP 和 DXF 等标准。可借助 3D PDF 及文档工具完善您的设计软件包。

制造准备

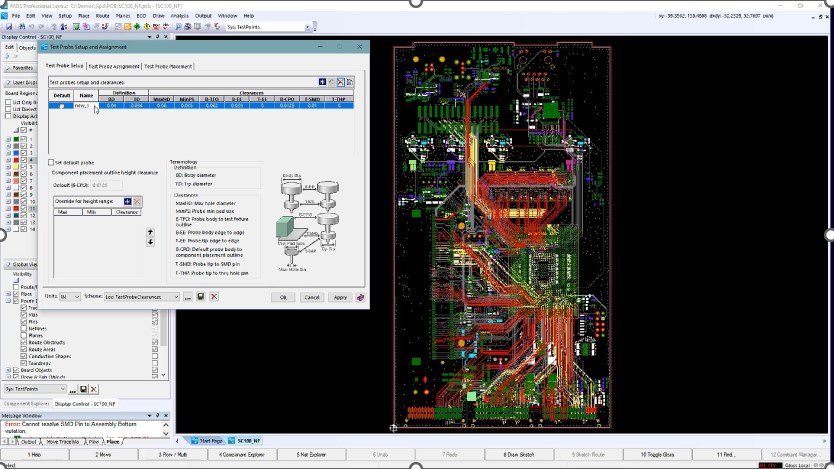

可以直接在 Layout 环境中创建制造文档和输出，以便自动同步最后关头出现的任何 Layout 更改。
以自动方式和可自定义方式创建及分发制造数据，可以提高质量、准确性和设计产量。Xpedition Standard 还与基于 Valor 技术的 DFM 检查紧密集成。此外还支持更多 CAM 格式和报告，包括 Gerber、 NC 钻孔以及取放功能。

毫不妥协

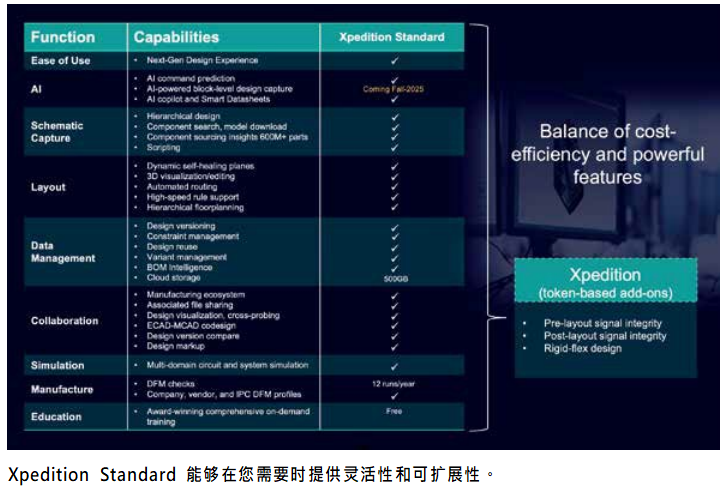

Xpedition Standard 直接针对您所面临的技术挑战，并提供各种工具和功能予以化解。有了正确的工具，您就能满足紧迫的设计排程并在竞争中保持领先，不仅能应对当下的复杂设计挑战，更能在未来从容以对。
Xpedition Standard 通过内置的云连接功能增强您的整个设计流程，这些功能可改善决策制定、加速设计周期并简化协作流程。
Xpedition Standard：两全其美的解决方案——将 Xpedition 的强大技术与云连接增效、易于学习、易于使用和高性价比等优点集于一身。
系统要求
Xpedition Standard 系统要求
RAM - 建议最低 16GB
Windows 11（64 位）
处理器 - 至少双核 Intel 或 AMD 处理器
